Jalur Kiprok Grand dan Panduan Warna Kabel Terlengkap

Memahami jalur kiprok grand merupakan pengetahuan dasar yang sangat krusial bagi para pemilik motor legendaris Honda Astrea Grand maupun para mekanik. Kiprok atau regulator-rectifier memiliki peran jantung dalam sistem kelistrikan motor, yang berfungsi mengubah arus bolak-balik (AC) dari spul menjadi arus searah (DC) untuk mengisi daya baterai atau aki, serta menstabilkan tegangan agar lampu tidak mudah putus. Tanpa sistem pengisian yang sehat, performa motor klasik ini tentu akan terganggu, mulai dari aki yang sering tekor hingga mesin yang sulit dihidupkan.

Meskipun Honda Astrea Grand dikenal sebagai motor yang memiliki daya tahan mesin luar biasa, komponen kelistrikan seringkali menjadi titik lemah seiring bertambahnya usia kendaraan. Seringkali pengguna mengalami masalah lampu utama yang redup atau justru sering putus saat digas tinggi. Fenomena ini biasanya berakar pada masalah di area regulator. Untuk melakukan perbaikan yang tepat, Anda tidak boleh asal menyambungkan kabel. Setiap warna kabel pada soket kiprok memiliki identitas dan tujuan masing-masing yang harus diikuti sesuai dengan standar pabrikan Honda.

Mengenal Fungsi Kiprok pada Honda Astrea Grand

Sebelum masuk ke rincian jalur kiprok grand, penting untuk memahami apa yang sebenarnya dilakukan oleh komponen kotak kecil ini. Kiprok bekerja dengan dua fungsi utama yang saling berkaitan. Pertama sebagai penyearah arus (Rectifier). Spul menghasilkan listrik dalam bentuk AC yang voltasenya tidak stabil mengikuti putaran mesin. Kiprok akan mengubahnya menjadi DC agar bisa disimpan di dalam aki.

Kedua adalah sebagai pengatur tegangan (Regulator). Jika arus dari spul dibiarkan masuk begitu saja ke sistem penerangan tanpa dibatasi, maka saat mesin berada di RPM tinggi, voltase bisa melonjak hingga lebih dari 15-20 volt. Hal ini akan membakar bohlam lampu dan merusak sel aki. Kiprok memastikan tegangan yang keluar tetap berada di angka ideal, yaitu sekitar 13,5 hingga 14,5 volt. Dengan memahami fungsi ini, kita bisa mendeteksi kerusakan lebih dini melalui gejala-gejala fisik yang muncul pada motor.

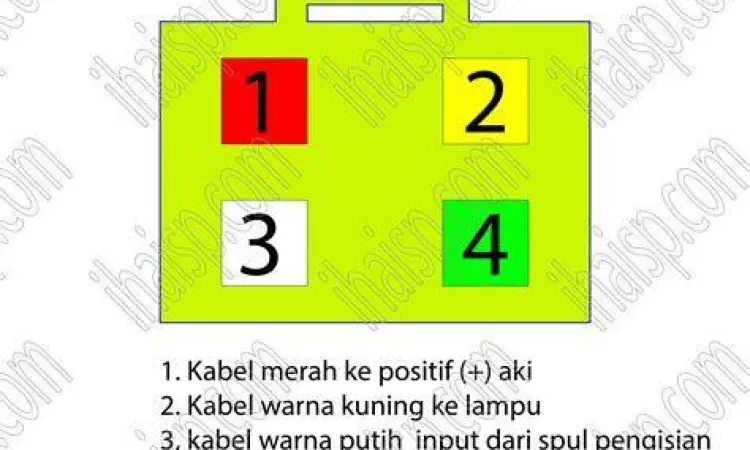

Detail Jalur Kiprok Grand Berdasarkan Warna Kabel

Sistem kelistrikan Honda Astrea Grand menggunakan skema yang cukup sederhana namun sangat efektif. Terdapat empat pin utama pada soket kiprok yang masing-masing dihubungkan dengan kabel berwarna spesifik. Kesalahan dalam memahami warna kabel ini dapat berakibat fatal, seperti korsleting atau terbakarnya unit CDI (Capacitor Discharge Ignition).

Berikut adalah tabel rincian fungsi kabel pada jalur kiprok grand yang perlu Anda ketahui:

Penjelasan lebih mendalam mengenai masing-masing kabel di atas adalah sebagai berikut:

1. Kabel Warna Merah (Jalur Aki)

Kabel merah adalah jalur output utama yang membawa arus DC hasil penyearahan menuju kutub positif aki. Arus inilah yang digunakan untuk mengisi daya (charging) sehingga aki tetap prima untuk keperluan double starter dan klakson. Jika kabel ini putus atau soketnya longgar, maka aki tidak akan mendapatkan pengisian dan akan drop dalam waktu singkat.

2. Kabel Warna Putih (Jalur Spul Pengisian)

Kabel putih berfungsi sebagai jalur masuk (input) arus AC dari spul pengisian. Di dalam kiprok, arus dari kabel putih ini akan diolah. Jika Anda melakukan pengecekan menggunakan multitester atau tespen, kabel ini harus mengeluarkan percikan api atau tegangan saat mesin diengkol. Jika tidak ada arus di kabel putih, berarti kerusakan kemungkinan besar ada pada spul bukan pada kiproknya.

3. Kabel Warna Kuning (Jalur Lampu)

Kabel kuning bertugas untuk menahan tegangan lampu agar tidak melebihi kapasitas bohlam. Jalur ini bercabang; satu mengarah ke saklar lampu di stang, dan satu lagi masuk ke kiprok untuk dibatasi (di-regulate). Jika kiprok rusak pada jalur ini, biasanya lampu motor akan sangat terang sesaat kemudian langsung putus (terbakar) ketika mesin digas.

4. Kabel Warna Hijau (Massa)

Kabel hijau adalah ground atau massa. Tanpa koneksi massa yang baik ke rangka motor, kiprok tidak akan bisa bekerja. Seringkali masalah pengisian bukan karena kiprok mati, melainkan karena kabel hijau yang teroksidasi atau berkarat pada baut yang menempel ke rangka. Pastikan area kontak kabel hijau bersih dari cat dan karat.

Cara Menguji Kerusakan Jalur Kiprok Grand

Setelah memahami jalur kiprok grand, langkah selanjutnya adalah mengetahui cara mendiagnosis apakah komponen tersebut masih layak pakai atau sudah minta diganti. Ada beberapa metode yang bisa dilakukan oleh pengguna awam maupun profesional.

• Metode Cek Lampu: Jika lampu depan sering putus padahal sudah diganti dengan bohlam berkualitas, hampir dipastikan regulator pada jalur kabel kuning sudah lemah.
• Metode Cek Aki: Hidupkan mesin, lalu lepas salah satu kabel aki (positif atau negatif). Jika mesin mendadak mati, berarti sistem pengisian dari kiprok tidak bekerja mengalirkan arus.
• Metode Multitester: Gunakan skala DC Volt pada multitester. Tempelkan probe ke kutub aki saat mesin hidup di putaran 3000-5000 RPM. Tegangan normal harus berada di angka 13.8V hingga 14.8V. Jika di bawah 12V atau di atas 15V, kiprok wajib diganti.

"Keamanan sistem kelistrikan sangat bergantung pada kualitas regulator. Penggunaan kiprok imitasi seringkali memiliki toleransi voltase yang buruk, yang dapat memperpendek umur aki dan bohlam lampu utama secara signifikan."

Penyebab Kerusakan Umum pada Kelistrikan Grand

Banyak faktor yang menyebabkan jalur kiprok grand mengalami kendala. Selain usia pakai, faktor lingkungan juga sangat berpengaruh. Berikut adalah beberapa penyebab yang paling sering ditemukan di lapangan:

1. Overheat (Panas Berlebih): Kiprok diletakkan di area yang kurang mendapatkan sirkulasi udara atau tertutup kotoran tebal. Panas yang tidak terbuang akan merusak dioda di dalam kiprok.
2. Konektor Berjamur: Kelembapan dapat menyebabkan korosi hijau pada soket pin kiprok, sehingga menghambat aliran listrik.
3. Modifikasi Lampu: Penggunaan lampu HID atau LED tambahan tanpa penyesuaian sistem pengisian seringkali membebani kerja kiprok melampaui batas kemampuannya.
4. Kabel Terkelupas: Karena gesekan dengan rangka, kabel bisa terkelupas dan menyebabkan short circuit atau korsleting.

Kesimpulan dan Saran Perawatan

Menguasai skema jalur kiprok grand bukan hanya sekadar untuk memperbaiki kerusakan, tetapi juga untuk melakukan modifikasi yang aman. Dengan memahami bahwa kabel merah untuk aki, putih untuk spul, kuning untuk lampu, dan hijau untuk massa, Anda bisa melakukan troubleshooting secara mandiri di rumah tanpa harus selalu pergi ke bengkel.

Sangat disarankan untuk selalu menggunakan komponen kiprok original Honda (AHM) meskipun harganya sedikit lebih mahal dibandingkan produk aftermarket atau imitasi. Kiprok original memiliki sistem manajemen panas yang lebih baik dan output voltase yang sangat stabil, yang pada akhirnya akan menghemat biaya perawatan aki dan bohlam dalam jangka panjang. Lakukan pembersihan soket secara berkala dengan cairan contact cleaner untuk memastikan distribusi listrik tetap lancar dan terhindar dari hambatan akibat oksidasi.
