Skema Kiprok Grand dan Panduan Jalur Kabel Kelistrikan Lengkap

Bagi para pecinta motor bebek legendaris, memahami skema kiprok Grand merupakan pengetahuan dasar yang sangat krusial. Honda Astrea Grand, meskipun sudah berusia puluhan tahun, tetap menjadi pilihan favorit karena mesinnya yang bandel dan sistem kelistrikannya yang relatif sederhana. Namun, kesederhanaan ini seringkali menjadi bumerang jika pemilik tidak memahami bagaimana arus listrik mengalir dari spul menuju komponen lainnya. Kiprok, atau secara teknis disebut sebagai regulator rectifier, adalah komponen jantung yang mengatur ritme kelistrikan agar lampu tidak putus dan aki tetap terisi dengan stabil.

Sistem kelistrikan pada motor lawas seperti Astrea Grand masih mengandalkan sistem AC untuk lampu utama dan DC untuk pengisian aki. Di sinilah peran vital skema kiprok Grand bekerja sebagai pengatur lalu lintas arus. Jika kiprok mengalami kerusakan, gejala yang paling sering muncul adalah lampu depan yang sering putus saat motor digas tinggi atau aki yang terus-menerus tekor meskipun sudah diganti baru. Artikel ini akan membedah secara teknis setiap jalur pada soket kiprok agar Anda bisa melakukan perbaikan mandiri atau modifikasi dengan presisi tinggi.

Mengenal Fungsi Kiprok pada Honda Astrea Grand

Secara fungsional, kiprok pada Honda Grand memiliki dua tugas utama yang berjalan secara simultan. Pertama adalah sebagai penyearah arus (Rectifier). Arus yang dihasilkan oleh spul magnet bermesin adalah arus bolak-balik (AC). Aki motor membutuhkan arus searah (DC) untuk bisa menyimpan daya. Di dalam kiprok, arus AC dari spul pengisian diubah menjadi DC agar bisa masuk ke dalam sel-sel aki tanpa merusaknya.

Tugas kedua adalah sebagai pembatas tegangan (Regulator). Spul motor menghasilkan tegangan yang berubah-ubah sesuai dengan putaran mesin (RPM). Semakin tinggi RPM, semakin besar tegangan yang dihasilkan, bahkan bisa mencapai 30-50 volt. Tanpa regulasi dari skema kiprok Grand yang tepat, tegangan berlebih ini akan menghanguskan filamen lampu dan membuat aki meledak karena overcharge. Kiprok akan membuang kelebihan arus ke massa (ground) agar tegangan tetap berada di kisaran aman, yaitu sekitar 12,5 hingga 14,5 volt.

Detail Skema Kiprok Grand dan Jalur Pin Soket

Soket kiprok pada Honda Astrea Grand memiliki empat pin yang tersusun secara simetris dalam sebuah kotak plastik. Untuk membaca skemanya, kita harus melihat soket dari arah depan (lubang terminal menghadap ke kita) dengan posisi kancing pengunci berada di bagian atas. Kesalahan dalam membaca posisi pin dapat berakibat fatal, seperti korsleting pendek yang berpotensi membakar kabel bodi.

Memahami tabel di atas adalah kunci utama dalam troubleshooting. Setiap warna kabel memiliki identitas yang konsisten pada standar motor Honda era 90-an. Jika Anda menemukan warna kabel yang berbeda, kemungkinan besar kabel bodi motor Anda sudah pernah diganti dengan produk imitasi atau telah dimodifikasi oleh pemilik sebelumnya.

Bedah Warna Kabel dalam Skema Kelistrikan Grand

1. Kabel Merah (Arus Pengisian ke Aki)

Kabel merah pada skema kiprok Grand merupakan jalur output utama yang membawa arus DC menuju terminal positif aki. Arus yang keluar dari sini sudah distabilkan di angka sekitar 14 volt. Sangat penting untuk memastikan sambungan pada kabel merah ini bersih dari korosi, karena hambatan kecil saja bisa menghambat pengisian aki secara maksimal.

2. Kabel Putih (Arus dari Spul Pengisian)

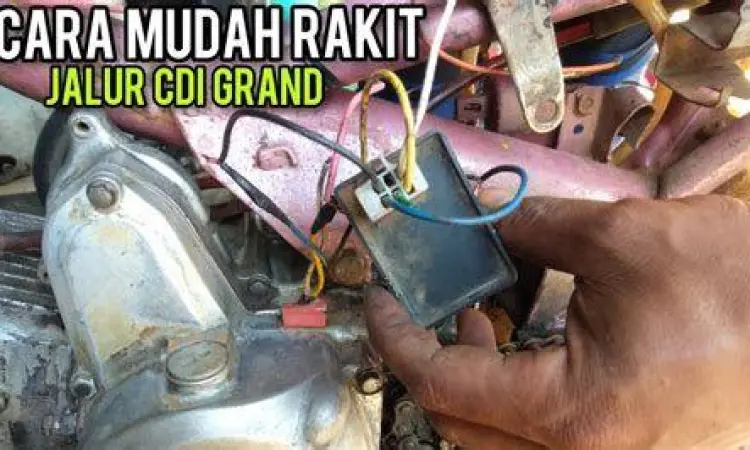

Kabel putih berasal langsung dari spul yang terletak di bak magnet sebelah kiri. Jalur ini membawa arus AC murni yang belum teratur. Jika kabel putih ini putus, maka aki tidak akan mendapatkan pasokan listrik sama sekali, yang berakibat motor tidak bisa di-stater elektrik meskipun mesin bisa hidup dengan kick starter.

3. Kabel Kuning (Regulator Lampu Utama)

Berbeda dengan motor modern yang lampunya menyala langsung dari aki (DC), Honda Grand menggunakan sistem AC untuk lampu utamanya. Kabel kuning berfungsi sebagai penahan tegangan agar lampu depan tidak putus. Kiprok mendeteksi tegangan di jalur kuning ini; jika melebihi ambang batas, kiprok akan "memotong" kelebihannya. Inilah mengapa jika kiprok rusak, lampu motor biasanya langsung putus saat gas ditarik.

4. Kabel Hijau (Massa atau Ground)

Kabel hijau adalah pondasi dari seluruh sistem kelistrikan. Dalam skema kiprok Grand, tanpa massa yang kuat, kiprok tidak akan bisa membuang kelebihan tegangan. Akibatnya, kiprok akan cepat panas dan rusak. Pastikan ujung kabel hijau menempel dengan sempurna pada baut rangka motor yang bersih dari cat atau karat.

Masalah Umum Akibat Kerusakan Kiprok

Gejala kerusakan pada skema kiprok Grand seringkali disalahartikan sebagai kerusakan aki atau spul. Salah satu ciri yang paling kentara adalah bohlam lampu depan yang sering mati berkali-kali dalam waktu singkat. Ini menandakan fungsi regulator pada jalur kabel kuning sudah tidak bekerja (overvoltage).

Di sisi lain, jika Anda mendapati aki baru cepat sekali tekor (drop), maka bagian rectifier pada jalur kabel putih dan merah kemungkinan besar bermasalah. Kiprok yang rusak secara fisik biasanya akan terasa sangat panas saat mesin baru hidup sebentar, atau justru tetap dingin sama sekali yang menandakan komponen di dalamnya sudah putus total. Penggunaan kiprok berkualitas rendah atau imitasi juga sering menjadi penyebab masalah ini karena material pendingin (heatsink) yang tidak mumpuni.

"Penggunaan komponen kelistrikan non-original pada motor tua seringkali berisiko tinggi. Pastikan selalu mengecek voltase pengisian menggunakan multimeter untuk menghindari kerusakan pada perangkat CDI yang harganya jauh lebih mahal."

Cara Cek Kiprok Honda Grand Menggunakan Multimeter

Untuk memastikan apakah skema kiprok Grand masih berfungsi normal, Anda membutuhkan alat ukur bernama multimeter (avometer). Langkah pertama, atur multimeter pada skala Volt DC 20V. Tempelkan kabel merah multimeter ke terminal positif aki dan kabel hitam ke negatif aki. Nyalakan mesin dan amati angkanya.

1. Saat mesin stasioner (idle), tegangan harus berada di angka 12,5V - 13V.
2. Saat mesin digas pada RPM menengah, tegangan harus naik dan stabil di angka 13,8V - 14,5V.
3. Jika tegangan melebihi 15V, maka kiprok overcharge dan harus segera diganti.
4. Jika tegangan tidak naik sama sekali saat digas, maka kiprok sudah mati atau jalur kabel putih dari spul terputus.

Menjaga Performa Kelistrikan Tetap Prima

Setelah memahami seluruh skema kiprok Grand, langkah terbaik yang bisa Anda ambil adalah melakukan perawatan preventif. Pastikan soket kiprok tidak longgar dan bebas dari kotoran atau air yang bisa menyebabkan jamur (oksidasi). Jika Anda berencana menambah aksesoris seperti lampu LED tambahan atau klakson mobil, sangat disarankan untuk melakukan modifikasi sistem Fullwave agar beban listrik tidak membebani kiprok standar yang dirancang untuk sistem Halfwave.

Vonis akhir untuk kesehatan motor Anda terletak pada kualitas komponen yang digunakan. Sangat disarankan untuk tetap menggunakan kiprok original Honda (AHM) meskipun harganya sedikit lebih mahal dibandingkan produk aftermarket tanpa merek. Kiprok original memiliki manajemen panas yang jauh lebih baik, sehingga komponen pendukung lainnya seperti spul dan aki akan memiliki umur pakai yang jauh lebih lama. Dengan sistem kelistrikan yang sehat sesuai dengan skema kiprok Grand yang benar, perjalanan Anda dengan motor bebek legendaris ini akan selalu aman dan nyaman tanpa kendala teknis yang berarti.
