Soket CDI Grand dan Panduan Lengkap Jalur Warna Kabelnya

Sistem pengapian merupakan jantung dari performa mesin motor, dan bagi pemilik motor legendaris seperti Honda Astrea Grand, memahami komponen **soket cdi grand** adalah hal yang fundamental. CDI (Capacitor Discharge Ignition) bertugas mengatur waktu percikan api pada busi agar proses pembakaran di ruang bakar terjadi secara presisi. Tanpa pengaturan yang tepat, mesin tidak hanya akan sulit dihidupkan, tetapi juga berisiko mengalami kerusakan jangka panjang pada komponen piston dan klep. Honda Astrea Grand menggunakan sistem pengapian AC (Alternating Current) yang sangat bergantung pada putaran spul. Kelistrikan pada motor ini dikenal sangat tangguh, namun seiring bertambahnya usia kendaraan, masalah pada bagian soket dan kabel seringkali muncul akibat korosi atau getaran mesin. Mengetahui diagram dan arti dari setiap warna kabel pada soket CDI akan memudahkan Anda dalam melakukan diagnosa mandiri saat terjadi kendala mogok atau pengapian hilang secara tiba-tiba.

Mengenal Fungsi dan Peran CDI pada Honda Astrea Grand

CDI pada Honda Astrea Grand bukan sekadar perangkat elektronik biasa. Komponen ini bekerja dengan menyimpan energi listrik di dalam kapasitor dan melepaskannya secara mendadak ke koil pengapian saat menerima sinyal dari pulser. Karena menggunakan sistem AC, CDI Grand tidak memerlukan arus stabil dari aki untuk menghidupkan mesin. Hal inilah yang membuat Astrea Grand tetap bisa menyala meski kondisi aki sudah soak atau bahkan dilepas sekalipun. Namun, ketergantungan pada arus spul ini juga menjadi tantangan tersendiri. Jika terjadi masalah pada jalur kabel yang menghubungkan spul ke CDI, maka sistem pengapian akan langsung lumpuh. Oleh karena itu, integritas **soket cdi grand** harus selalu terjaga. Soket yang longgar atau kabel yang terkelupas dapat menyebabkan hambatan listrik (resistance) meningkat, yang berujung pada percikan api busi yang lemah atau tidak stabil (mbrebet).

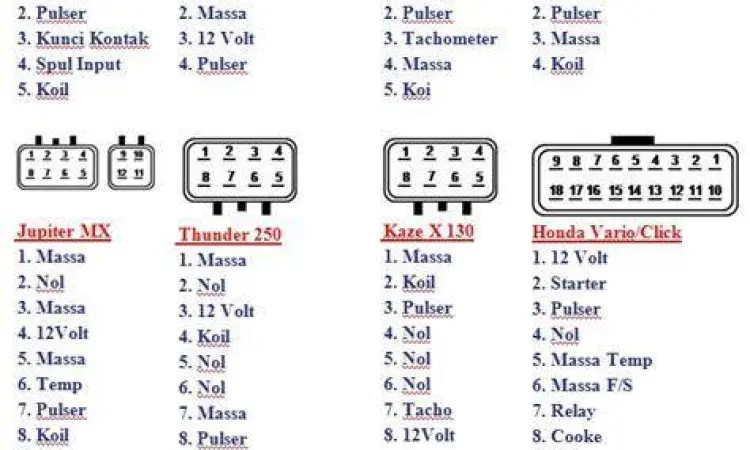

Diagram Jalur dan Arti Warna Kabel Soket CDI Grand

Untuk melakukan perbaikan atau modifikasi, Anda wajib memahami konfigurasi pin pada soket tersebut. Secara fisik, soket CDI Honda Grand memiliki 5 terminal atau pin yang masing-masing memiliki fungsi spesifik. Berikut adalah tabel rincian jalur kabel pada CDI Astrea Grand yang menjadi standar pabrikan Honda:

1. Jalur Kabel Masa (Warna Hijau)

Kabel berwarna hijau berfungsi sebagai ground atau massa. Jalur ini sangat krusial karena tanpa koneksi massa yang sempurna, arus listrik tidak akan mengalir secara tertutup. Pastikan kabel ini menempel kuat pada baut rangka yang bersih dari cat atau karat. Banyak kasus pengapian hilang pada Grand ternyata disebabkan oleh kabel massa yang putus di dalam atau baut yang kendur.

2. Jalur Kabel Pulser (Biru Strip Kuning)

Pulser berfungsi memberikan sinyal kepada CDI mengenai posisi kruk as (piston). Sinyal ini yang menentukan kapan CDI harus memicu percikan api. Jika kabel ini bermasalah, CDI tidak akan tahu kapan harus bekerja, sehingga motor tidak akan mau hidup meskipun komponen lainnya normal.

3. Jalur Output Koil (Hitam Strip Kuning)

Ini adalah jalur yang menyalurkan energi dari CDI menuju koil pengapian. Di dalam koil, tegangan rendah dari CDI akan dinaikkan menjadi ribuan volt untuk menghasilkan percikan di busi. Jika Anda melihat percikan api di kabel ini tetapi tidak ada di busi, maka kemungkinan besar koil Anda yang bermasalah, bukan CDI-nya.

Gejala Kerusakan pada Soket dan Unit CDI Grand

Mengetahui gejala kerusakan sejak dini dapat mencegah Anda tertahan di jalan saat sedang berkendara. Berikut adalah beberapa tanda umum bahwa **soket cdi grand** atau unit CDI itu sendiri mulai mengalami kegagalan fungsi:

• Mesin Tiba-tiba Mati (Mogok): Motor mendadak mati saat mesin sudah panas dan sulit dihidupkan kembali sampai suhu mesin menurun. Ini sering menandakan komponen internal CDI yang mulai melemah.
• Percikan Api Busi Kecil: Meskipun busi baru, api yang dihasilkan berwarna kemerahan atau sangat kecil, yang menyebabkan tenaga mesin drop.
• Mbrebet di Putaran Tinggi: Motor terasa tertahan atau tersendat saat Anda menarik gas dalam-dalam (limiter tidak normal atau api tidak stabil).
• Soket Meleleh: Terjadi panas berlebih pada area soket yang biasanya disebabkan oleh koneksi yang longgar atau adanya hubungan arus pendek (korsleting).

"Dalam mendiagnosa sistem pengapian, selalu mulai dari hal yang paling sederhana: cek busi, cek kabel massa, baru kemudian masuk ke pengecekan unit CDI dan spul."

Langkah Troubleshooting Pengapian pada Astrea Grand

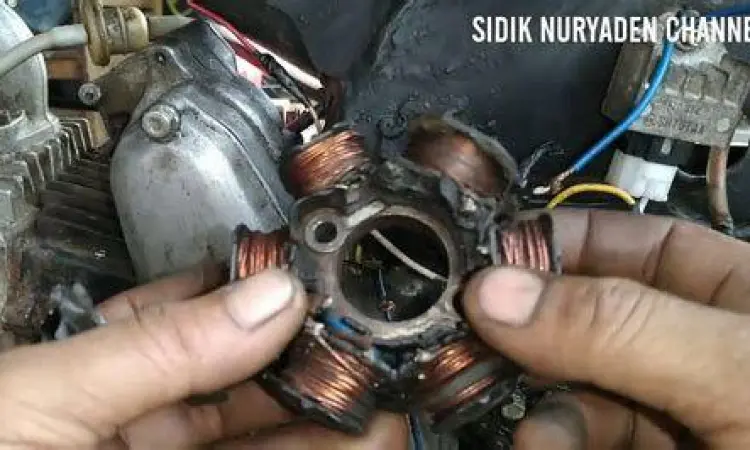

Jika motor Grand Anda kehilangan pengapian, jangan terburu-buru membeli CDI baru yang asli (original) karena harganya cukup mahal. Lakukan langkah sistematis berikut ini menggunakan bantuan alat ukur multimeter atau tes lampu sederhana: Pertama, periksa kabel Hitam Strip Merah (Input Spul). Saat mesin di-engkol (kick starter), kabel ini harus mengeluarkan arus AC. Jika tidak ada arus, maka kerusakan ada pada spul pengapian, bukan CDI. Kedua, periksa kabel Hitam Strip Putih (Kunci Kontak). Untuk memastikan tidak ada korsleting di kunci kontak, coba cabut kabel ini dari soket CDI. Jika setelah dicabut motor menyala, berarti kunci kontak Anda yang rusak. Ketiga, pastikan pin pada **soket cdi grand** tidak berjamur atau berkarat. Gunakan cairan *contact cleaner* untuk membersihkan terminal kuningan di dalam soket. Koneksi yang kotor seringkali menjadi penyebab hambatan listrik yang membuat performa mesin tidak optimal.

Tips Memilih CDI Pengganti untuk Astrea Grand

Jika setelah dipastikan unit CDI memang mati, Anda memiliki dua pilihan: membeli CDI standar original atau CDI racing aftermarket. CDI original Honda (biasanya merek Shindengen dengan kode GN5) menawarkan keawetan dan kurva pengapian yang stabil untuk penggunaan harian. Namun, jika Anda menginginkan performa lebih atau limit RPM yang lebih tinggi, CDI racing bisa menjadi opsi. Namun, berhati-hatilah dengan produk KW atau imitasi. CDI murahan seringkali tidak memiliki sistem pengatur waktu (timing) yang presisi, yang justru dapat menyebabkan mesin cepat panas dan detonasi (ngelitik). Selalu pastikan soket penghubungnya presisi dan tidak goyang saat dipasang ke **soket cdi grand** bawaan motor.

Menjaga Kelistrikan Astrea Grand Tetap Prima

Untuk menjaga agar sistem pengapian tetap andal dalam jangka waktu lama, perawatan preventif sangat diperlukan. Selalu pastikan area di sekitar CDI kering dan terhindar dari rembesan air hujan atau air saat mencuci motor. Air yang terjebak di dalam soket dapat memicu korosi hijau yang akan memutus jalur listrik secara perlahan. Selain itu, perhatikan juga kondisi kabel bodi secara keseluruhan. Seiring usia motor yang mencapai puluhan tahun, pembungkus kabel (insulator) cenderung menjadi keras dan mudah pecah. Jika Anda menemukan kabel yang terkelupas, segera bungkus dengan isolasi listrik berkualitas tinggi atau ganti dengan kabel baru untuk menghindari risiko kebakaran akibat korsleting. Investasi pada komponen pengapian berkualitas dan pemahaman mendalam mengenai jalur kabel adalah kunci utama bagi para pecinta motor klasik. Dengan menjaga kondisi **soket cdi grand** tetap bersih dan koneksinya kuat, Honda Astrea Grand Anda akan tetap responsif dan siap menemani perjalanan jarak jauh tanpa kendala berarti.
