Jalur CDI Grand Beserta Warna Kabel dan Skema Lengkapnya

Memahami jalur cdi grand merupakan pengetahuan dasar yang wajib dikuasai oleh para pemilik motor klasik Honda Astrea Grand maupun mekanik. Sebagai salah satu motor bebek legendaris di Indonesia, Honda Astrea Grand menggunakan sistem pengapian AC (Alternating Current) yang dikenal sangat tangguh namun memerlukan pemahaman khusus dalam urusan perkabelan. Kelistrikan yang sehat adalah kunci utama agar mesin tetap responsif dan konsumsi bahan bakar tetap efisien.

Sistem pengapian pada motor ini berpusat pada unit CDI (Capacitor Discharge Ignition) yang bertugas mengatur waktu percikan bunga api pada busi. Jika terjadi kendala seperti motor mogok secara tiba-tiba atau pengapian hilang, langkah pertama yang harus dilakukan adalah mengecek jalur kabel yang terhubung ke CDI. Artikel ini akan membedah secara mendalam mengenai fungsi setiap warna kabel, cara membaca soket, hingga troubleshooting jika terjadi kerusakan pada sistem pengapian Honda Astrea Grand Anda.

Mengenal Sistem Pengapian AC pada Honda Astrea Grand

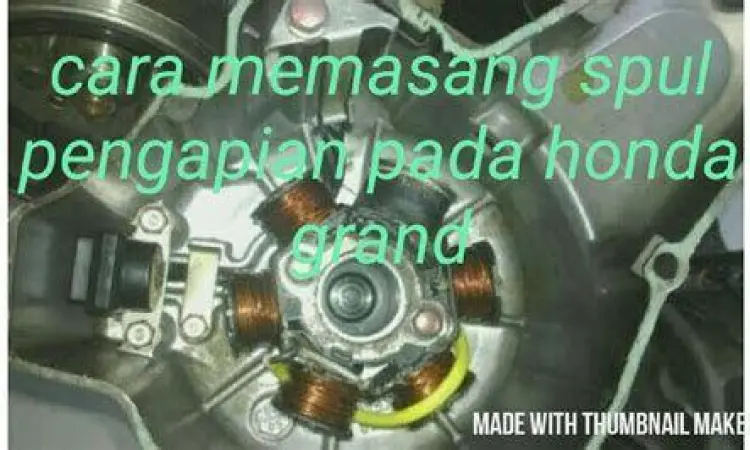

Honda Astrea Grand dibekali dengan mesin seri C yang sangat ikonik. Sistem kelistrikannya menggunakan model AC, di mana sumber arus utama untuk pengapian diambil langsung dari spul pengapian (exciter coil) yang ada di dalam blok magnet, bukan berasal dari aki (baterai). Hal inilah yang membuat Honda Grand tetap bisa dihidupkan meskipun tanpa menggunakan aki sama sekali, asalkan komponen spul dan CDI masih dalam kondisi prima.

Komponen CDI pada Grand berfungsi untuk menampung arus dari spul dalam kapasitor, kemudian melepaskannya ke koil setelah menerima sinyal dari pulser. Karena perannya yang sangat vital, salah menyambungkan jalur kabel dapat berakibat fatal, mulai dari CDI terbakar hingga kerusakan permanen pada komponen kelistrikan lainnya.

Skema dan Arti Warna Jalur CDI Grand

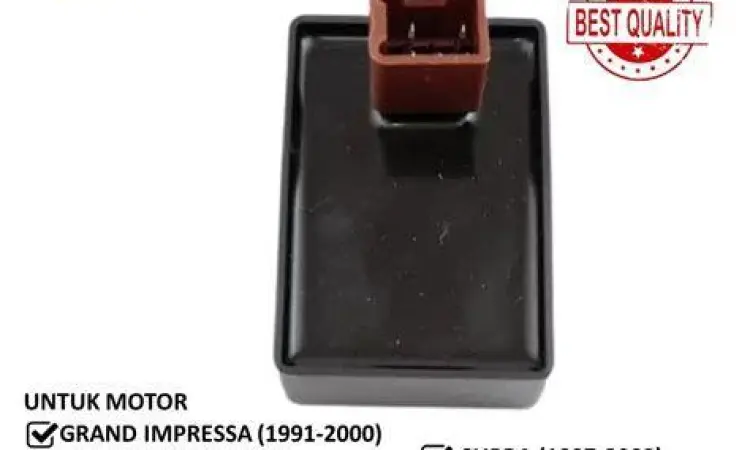

Secara fisik, CDI Honda Astrea Grand memiliki soket dengan 5 pin aktif. Setiap kabel yang terhubung ke pin tersebut memiliki warna yang berbeda sesuai dengan standar pabrikan Honda. Memahami kode warna ini akan memudahkan Anda saat ingin melakukan modifikasi atau sekadar merapikan kabel body yang sudah getas dimakan usia.

Berikut adalah tabel rincian jalur cdi grand berdasarkan warna kabel dan fungsinya:

| Nomor Pin | Warna Kabel | Menuju Ke / Fungsi | Deskripsi Tugas ||-----------|-------------|---------------------|-----------------|| 1 | Hitam - Merah | Spul Pengapian | Input arus AC dari generator || 2 | Biru - Kuning | Pulser (Pick-up Coil)| Pengirim sinyal waktu pengapian || 3 | Hitam - Putih | Kunci Kontak | Pemutus arus (Engine Kill Switch) || 4 | Hijau | Massa (Ground) | Negatif/Arus balik ke rangka || 5 | Hitam - Kuning| Ignition Coil | Output menuju koil pengapian |

Penjelasan Detail Setiap Jalur Kabel

Untuk memahami lebih dalam, mari kita bahas satu persatu mengapa kabel-kabel tersebut sangat krusial bagi jalur cdi grand:

• Hitam Leres Merah (Input Spul): Kabel ini membawa arus listrik bolak-balik (AC) bertegangan tinggi dari spul pengapian menuju CDI. Jika kabel ini putus atau spul lemah, maka CDI tidak akan mendapatkan suplai daya untuk memercikkan api.
• Biru Leres Kuning (Sinyal Pulser): Pulser bertugas memberikan informasi ke CDI kapan piston berada di posisi yang tepat untuk menerima percikan api. Tanpa sinyal dari pulser, CDI tidak akan tahu kapan harus melepaskan muatan listrik ke koil.
• Hitam Leres Putih (Kontak): Uniknya sistem AC, mesin dimatikan dengan cara meng-ground-kan kabel ini. Saat kunci kontak di posisi OFF, kabel hitam-putih akan terhubung ke massa, sehingga arus dari CDI terhenti dan mesin mati.
• Hijau (Massa): Semua sistem kelistrikan membutuhkan ground yang baik. Pastikan kabel hijau ini menempel sempurna pada baut rangka agar tidak terjadi intermiten (pengapian hilang-timbul).
• Hitam Leres Kuning (Koil): Ini adalah jalur output. Arus yang sudah diproses di dalam CDI dikirim melalui kabel ini menuju koil untuk dilipatgandakan tegangannya sebelum mencapai busi.

Cara Membaca Soket CDI Grand Agar Tidak Terbalik

Kesalahan fatal sering terjadi karena salah membaca posisi pin pada soket. Untuk membaca jalur cdi grand dengan benar, posisikan CDI di depan mata Anda dengan klip pengunci soket berada di bagian atas. Hitung urutan pin mulai dari kiri ke kanan, atau sesuaikan dengan posisi kabel yang masuk ke terminal.

"Pastikan terminal soket bersih dari korosi atau jamur hijau. Terminal yang kotor seringkali menjadi penyebab motor brebet di putaran tinggi karena hambatan arus yang besar."

Jika Anda menggunakan CDI aftermarket, pastikan skema warnanya sama. Beberapa merk lokal terkadang menggunakan warna kabel yang sedikit berbeda, namun posisi pin pada umumnya tetap mengikuti standar Honda demi kemudahan instalasi plug and play.

Troubleshooting Masalah Jalur CDI Grand

Jika motor Grand Anda mengalami hilang pengapian, jangan langsung memvonis CDI rusak. Lakukan pengecekan berurutan sesuai jalur berikut untuk menghemat biaya perbaikan:

1. Cek Kabel Massa: Pastikan kabel hijau tidak terkelupas atau lepas dari baut rangka.
2. Ukur Tegangan Spul: Gunakan multitester pada kabel hitam-merah saat mesin di-engkol. Jika tidak ada tegangan AC, berarti spul pengapian terbakar.
3. Cek Kunci Kontak: Cabut kabel hitam-putih yang menuju CDI. Jika tiba-tiba api muncul, berarti ada korsleting di dalam rumah kunci kontak Anda.
4. Cek Pulser: Nilai hambatan pulser Grand standar berkisar antara 50-150 ohm. Jika di luar angka tersebut, pulser perlu diganti.

Penyebab paling sering CDI rusak pada Honda Grand adalah penggunaan koil racing yang tidak kompatibel atau adanya lonjakan arus akibat spul yang sudah mulai 'short'. Penggunaan komponen orisinal sangat disarankan mengingat CDI Grand memiliki kurva pengapian yang sudah disesuaikan dengan karakteristik mesin langkah panjangnya.

Modifikasi Jalur CDI Grand Menggunakan Unit Lain

Banyak pengguna Honda Grand yang melakukan modifikasi jalur cdi grand dengan mengadopsi CDI dari motor lain, seperti milik Suzuki Shogun 110 (Kebo) yang dikenal tanpa limiter. Namun, perlu diingat bahwa CDI Shogun menggunakan sistem DC. Artinya, jika Anda ingin memasangnya di Grand, Anda harus mengubah jalur input dari spul AC menjadi input dari aki 12V melalui kunci kontak.

Modifikasi semacam ini memerlukan ketelitian ekstra karena jika jalur 12V masuk ke jalur yang salah, CDI Shogun yang harganya cukup mahal tersebut bisa langsung mati. Pastikan Anda memahami perbedaan dasar antara sistem pengapian AC dan DC sebelum melakukan eksperimen pada kabel body motor Anda.

Kesimpulan

Mengetahui jalur cdi grand secara detail adalah investasi ilmu yang sangat berguna bagi pemilik motor Honda tua. Dengan memahami warna kabel hitam-merah untuk spul, biru-kuning untuk pulser, hijau untuk massa, hitam-putih untuk kontak, dan hitam-kuning untuk koil, Anda bisa melakukan diagnosa mandiri saat terjadi kendala di jalan.

Rawatlah sistem kelistrikan motor Anda dengan memastikan soket tidak longgar dan kabel tidak ada yang terjepit. Pengapian yang stabil tidak hanya membuat mesin mudah dihidupkan, tetapi juga menjamin performa motor tetap bertenaga untuk penggunaan harian. Jika harus mengganti komponen, pilihlah suku cadang asli untuk menjaga keawetan sistem jalur cdi grand Anda dalam jangka panjang.
